Maquinas simples

Maquinas simples  se utilizan para transformar o compensar una fuerza resistente o levantar un peso en condiciones más favorables. Se  realizar un mismo trabajo con una fuerza aplicada menor, obteniéndose una ventaja mecánica.

Las primeras máquinas eran sencillos sistemas que facilitaron a hombres y mujeres sus labores, hoy son conocidas como máquinas simples.

La rueda, la palanca, la polea simple, el tornillo, el plano inclinado, el polipasto, el torno y la cuña son algunas máquinas simples. La palanca y el plano inclinado son las más simples de todas ellas.

En general, las maquinas simples son usadas para multiplicar la fuerza o cambiar su dirección, para que el trabajo resulte más sencillo, conveniente y seguro.

Palana 1 Genero

Palanca 2 Genero En la palanca de primer grado, el Punto de apoyo se encuentra situado entre la Potencia y la Resistencia. Ejemplos balanza, alicate, tijera, tenaza.

Palanca 3 Genero Se caracterizan porque la  Resistencia se encuentra entre el Punto de apoyo y la fuerza. Ejemplos carretilla, rompenueces, destapador de botellas.

Maquinas Compuestas

Proyecto arduino


Mi proyecto Arduino se basa en la elaboración de un semáforo   con unos leds.





En el siguiente  vídeo también nos podemos asesorar para hacer el semáforo con arduino, y hacer de este proceso algo mas fácil y dinámico:

Los elementos que necesitamos para la realización de nuestros semáforo son:


                                      1 x Arduino UNO R3

                                           1 x Protoboard

1 x Led rojo 3mm

1 x Led amarillo 3mm

1 x Led verde 3mm

3 x resistencias de 220Ω.

                                             Cables para conectar todo.



Una vez que tenemos todo, hacemos nuestro montaje siguiendo el siguiente esquema.

 Al conectar los Leds debemos tener en cuenta que tienen polaridad, por lo que tenemos  que colocarlos bien para que funcionen. En los Leds la patilla corta, o el lado que está achatado, es el negativo e irá conectado a tierra (GND en la placa) a través de una resistencia. La patilla larga, o lado redondeado, es el positivo y se conectará al pin del Arduino correspondiente.



Una vez montado, abriremos nuestro IDE Arduino y escribiremos el programa (sketch)

/*************/
/*  SEMAFORO */
/*************/

/*** Fernando Martinez Mendoza ***/

//** Definiciones **//
int rojo=2;      //definimos el valor del pin para el led rojo
int amarillo=4;  //definimos el valor del pin para el led amarillo
int verde=7;     //definimos el valor del pin para el led verde

//** Programa **//

void setup() {
  pinMode(verde,OUTPUT);   //declaramos el pin verde como salida
  pinMode(amarillo,OUTPUT);//declaramos el pin amarillo como salida
  pinMode(rojo,OUTPUT);    //declaramos el pin rojo como salida
}

void loop() {
 digitalWrite(verde,HIGH); //encendemos el led rojo
 delay(2000);             //esperamos 2 segundos
 digitalWrite(verde,LOW);  //apagamos el led rojo
 delay(500);              //esperamos medio segundo

 digitalWrite(amarillo,HIGH); //encendemos el led amarillo
 delay(2000);                 //esperamos 2 segundos
 digitalWrite(amarillo,LOW);  //apagamos el led amarillo
 delay(500);                  //esperamos medio segundo

 digitalWrite(rojo,HIGH); //encendemos el led verde
 delay(2000);              //esperamos 2 segundos
 digitalWrite(rojo,LOW);  //apagamos el led verde
 delay(500);               //esperamos medio segundo
}

El comando delay hace que el programa pare un tiempo determinado. Éste lo definiremos, en milisegundo.

 INSTRUMENTACIÓN

La Instrumentación es el grupo de elementos que sirven para medir, controlar o registrar variables de un proceso con el fin de optimizar los recursos utilizados en éste. El instrumento más conocido y utilizado es el reloj, el cuál nos sirve para controlar el uso eficaz de nuestro tiempo.

La instrumentación es la ventana a la realidad de lo que esta sucediendo en determinado proceso, lo cual servirá para determinar si el mismo va encaminado hacia donde deseamos, y de no ser así, podremos usar la instrumentación para actuar sobre algunos parámetros del sistema y proceder de forma correctiva.

La instrumentación es lo que ha permitido el gran avance tecnológico de la ciencia actual en casos tales como: los viajes espaciales, la automatización de los procesos industriales y mucho otros de los aspectos de nuestro mundo moderno; ya que la automatización es solo posible a través de elementos que puedan sensar lo que sucede en el ambiente, para luego tomar una acción de control pre-programada que actué sobre el sistema para obtener el resultado previsto.

Que es la instruentacion industrial.

Clases

Los intrumendos de medición y de control son relativamente complejos y su función puede comprenderse bien si están incluidos dentro de una clasificación adecuada. Como es lógico, pueden existir varias formas para c1asificar los instrumentos, cada una de ellas con sus propias ventajas y limitaciones. Se considerarán dos clasificaciones básicas: la primera relacionada con la función del instrumento y la segunda con la variable del proceso.

Este modo de clasificarlos no es necesariamente el único, pero se considera bastante completo.

1.- En función del instrumento

De acuerdo con la función del instrumento, obtenemos las formas siguientes:

Instrumentos ciegos: Estos son aquellos que no tienen indicación visible de la variable. Hay que hacer notar que son ciegos los instrumentos de alarma, tales como presostatos y termostatos (interruptores de presión y temperatura respectivamente) que poseen una escala exterior con un índice de selección de la variable, ya que sólo ajustan el punto de disparo del interruptor o conmutador al cruzar la variable el valor seleccionado. Son también instrumentos ciegos, los transmisores de caudal, presión, nivel y temperatura sin indicación.

Instrumentos indicadores: Estos disponen de un índice y de una escala graduada en la que puede leerse el valor de la variable. Según la amplitud de la escala se dividen en indicadores concéntricos y excéntricos. Existen también indicadores digitales que muestran la variable en forma numérica con dígitos.

Instrumentos registradores: Estos registran con trazo continuo o a puntos la variable, y pueden ser circulares o de gráfico rectangular o alargado según sea la forma del gráfico. Los registradores de gráfico circular suelen tener el gráfico de 1 revolución en 24 horas mientras que en los de gráfico rectangular la velocidad normal del gráfico es de unos 20 mm/hora.

Elementos primarios: Ellos están en contacto con la variable y utilizan o absorben energía del medio controlado para dar al sistema de medición una indicación en respuesta a la variación de la variable controlada. El efecto producido por el elemento primario puede ser un cambio de presión, fuerza, posición, medida eléctrica, etc. Por ejemplo: en los elementos primarios de temperatura de bulbo y capilar, el efecto es la variación de presión del fluido que los llena y en los de termopar se presenta una variación de fuerza electromotriz.

Transmisores: Estos captan la variable de proceso a través del elemento primario y la transmiten a distancia en forma de señal neumática de margen 3 a 15 psi (libras por pulgada cuadrada) o electrónica de 4 a 20 mA de corriente continua.

Transductores: Estos reciben una señal de entrada función de una o más cantidades físicas y la convierten modificada o no a una señal de salida. Son transductores, un relé, un elemento primario, un transmisor, un convertidor PP/I (presión de proceso a intensidad), un convertidor PP/P (presión de proceso a señal neumática), etc.

Convertidores: Estos son aparatos que reciben una señal de entrada neumática (3-15 psi) o electrónica (4-20 mA c.c.) procedente de un instrumento y después de modificarla envían la resultante en forma de señal de salida estándar. Ejemplo: un convertidor P/I (señal de entrada neumática a señal de salida electrónica, un convertidor I/P (señal de entrada eléctrica a señal de salida neumática). Este último término es general y no debe aplicarse a un aparato que convierta una señal de instrumentos.

Receptores: Estos reciben las señales procedentes de los transmisores y las indican o registran. Los receptores controladores envían otra señal de salida normalizada a los valores ya indicados 3-15 psi en señal neumática, o 4-20 mA c.c. en señal electrónica, que actúan sobre el elemento final de control

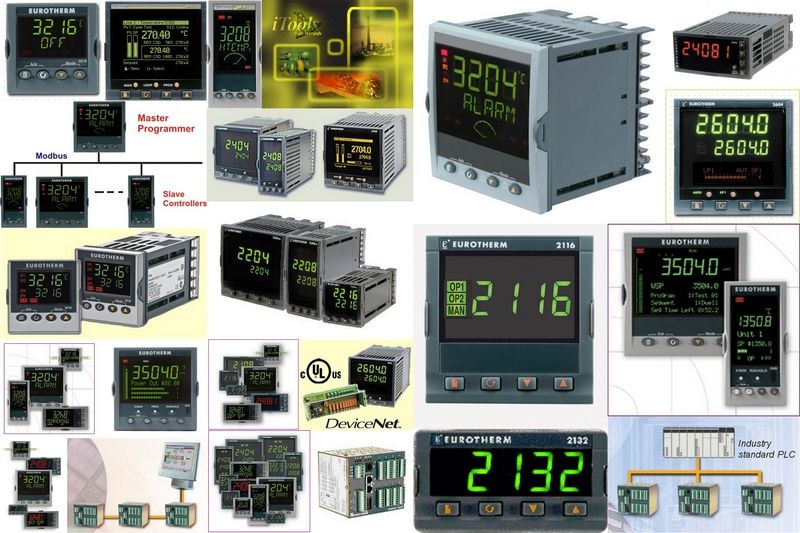

Controladores: Estos comparan la variable controlada (presión, nivel, temperatura) con un valor deseado y ejercen una acción correctiva de acuerdo con la desviación. La variable controlada la pueden recibir directamente, como controladores locales o bien indirectamente en forma de señal neumática, electrónica o digital procedente de un transmisor.

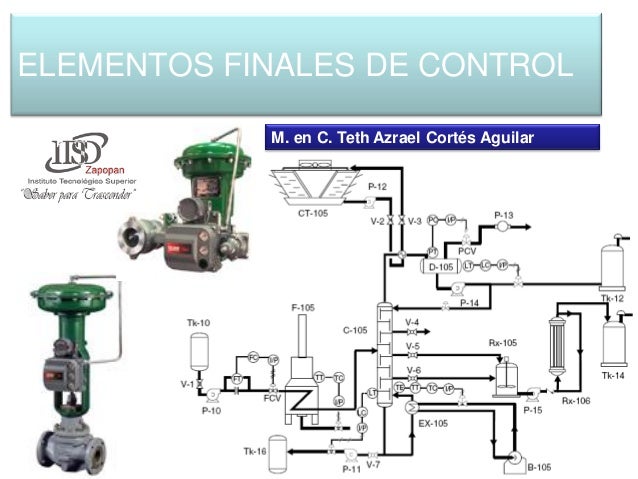

Elemento final de control: Este recibe la señal del controlador y modifica el caudal del fluido o agente de control. En el control neumático, el elemento suele ser una válvula neumática o un servomotor neumático que efectúan su carrera completa de 3 a 15 psi (0,2-1 bar). En el control electrónico la válvula o el servomotor anteriores son accionados a través de un convertidor de intensidad a presión (I/P) o señal digital a presión que convierte la señal electrónica de 4 a 20 mA c.c. o digital a neumática 3-15 psi. En el control eléctrico el elemento suele ser una válvula motorizada que efectúa su carrera completa accionada por un servomotor eléctrico. Las señales neumáticas (3-15 psi o 0,2-1 bar o 0,2-1 Kg/cm2) y electrónica (4-20 mA c.c.) permiten el intercambio entre instrumentos de la planta. No ocurre así en los instrumentos de señal de salida digital (transmisores, controladores) donde las señales son propias de cada suministrador.

 Instrumentación industrial:

 es el grupo de elementos que sirven para medir, convertir, transmitir, controlar o registrar variables de un proceso con el fin de optimizar los recursos utilizados, el conocimiento de la correcta aplicación de los equipos encaminados para apoyar al usuario en la medición, regulación, observación, transformación, ofrecer seguridad, de una variable dada en un proceso productivo.

Un sistema de instrumentación es una estructura compleja que agrupa un conjunto de instrumentos, un dispositivo o sistema en el que se mide, unas conexiones entre estos elementos y por último, y no menos importante, unos programas que se encargan de automatizar el proceso.

ciencias practicas

CIENCIAS PRACTICAS

MEDIA FORTALECIDA

Alumna: Laura Natalia Reyes Calderón

Colegio Antonio Van uden

Profesor: Jesus rojas

Grado: 1101 J.M.
